蔡康透反射金相顯微鏡DMM-900C
一、儀器的主要用途和特點
蔡康DMM-900系列透反射顯微鏡是適用于對不透明物體或透明物體的顯微觀察。本儀器配置落射與透射照明系統、長距平場消色差物
鏡(無蓋玻片)、大視野目鏡和內置偏光觀察裝置，具有圖像清晰、襯度好，操作方便等特點，是生物學、金屬學、礦
物學、精密工程學、電子學等研究的理想儀器。適用于學校、科研、工廠等部門使用。
特點
▲ 配置大視野目鏡和無限遠長距平場消色差物鏡(無蓋玻片)，視場大而清晰。
▲ 粗微動同軸調焦機構，粗動松緊可調，帶限位鎖緊裝置，微動格值:2μm。
▲ 載物臺行程可達30mm。
▲ 配置落射與透射兩套照明系統，能分別對不透明物體或透明物體進行顯微觀察。
▲ 三目鏡筒,可自由切換正常觀察與偏光觀察，可進行100%透光攝影。
▲ 6V20W鹵素?zé)簦炼瓤烧{(diào)。

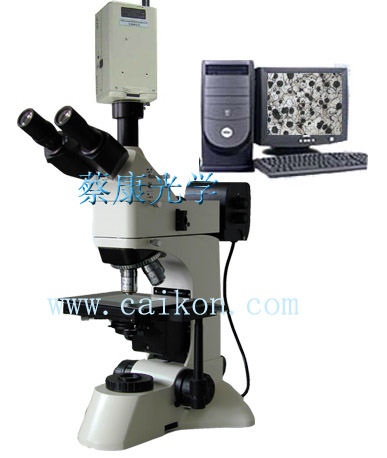

DMM-9000C電腦型三目正置透反射金相顯微鏡是將光學顯微鏡技術、優良的光電轉換技術、計算機成像技術緊密地結合在一起而開發研制成功的一項科技產品。既可人工觀察金相圖像,又可以在數碼相機顯示器上很方便地適時觀察金相圖像，并可隨時捕捉記錄金相圖片,從而對金相圖譜進行分析,評級等,還可以保存或打印出高像素金相照片。
|
|
|
|
|
| |
| |
| 二、儀器的主要技術指標 |
|
型號
|
技術參數 |
|
目鏡
|
WF10X(Φ18mm)
|
|
物鏡
|
無限遠長距平場消色差物鏡(無蓋玻片)PL 5X/0.12 WD:18.3mm
|
|
無限遠長距平場消色差物鏡(無蓋玻片)PL L10X/0.25 WD:8.9mm
|
| 無限遠長距平場消色差物鏡(無蓋玻片)PL L20X/0.40 WD:8.7mm |
|
無限遠長距平場消色差物鏡(無蓋玻片)PL L50X/0.70 WD:0.26mm
|
|
目鏡筒
|
三目鏡,傾斜30?,(內置檢偏振片,可進行切換)
|
|
落射照明系統
|
6V 30W鹵素?zé)?亮度可調
|
|
落射照明器帶視場光欄、孔徑光欄、起偏振片,(黃,藍,綠)濾色片和磨砂玻璃
|
|
調焦機構
|
粗微動同軸調焦, 微動格值:2μm,帶鎖緊和限位裝置
|
|
轉換器
|
四孔(內向式滾珠內定位)
|
|
載物臺
|
雙層機械移動式(尺寸:210mmX140mm,移動范圍:75mmX50mm)
|
|
透射照明系統
|
阿貝聚光鏡 NA.1.25 可上下升降
|
|
藍濾色片和磨砂玻璃
|
|
集光器，鹵素?zé)粽彰鬟m用(內置視場光欄)
|
|
6V 20W 鹵素?zé)?亮度可調
|
|
|
|
| 三、系統的組成 |
1、金相顯微鏡DMM-900
2、電腦適配鏡
3、數字?jǐn)z像器
4、計算機(選購) |
|
|
| 四、選購部分 |
1.金相分析軟件
|
|
|
| 五 、同類儀器的比較 |
1、DMM-900C正置金相顯微鏡
2、DMM-900D電腦金相顯微鏡
|
|
|
